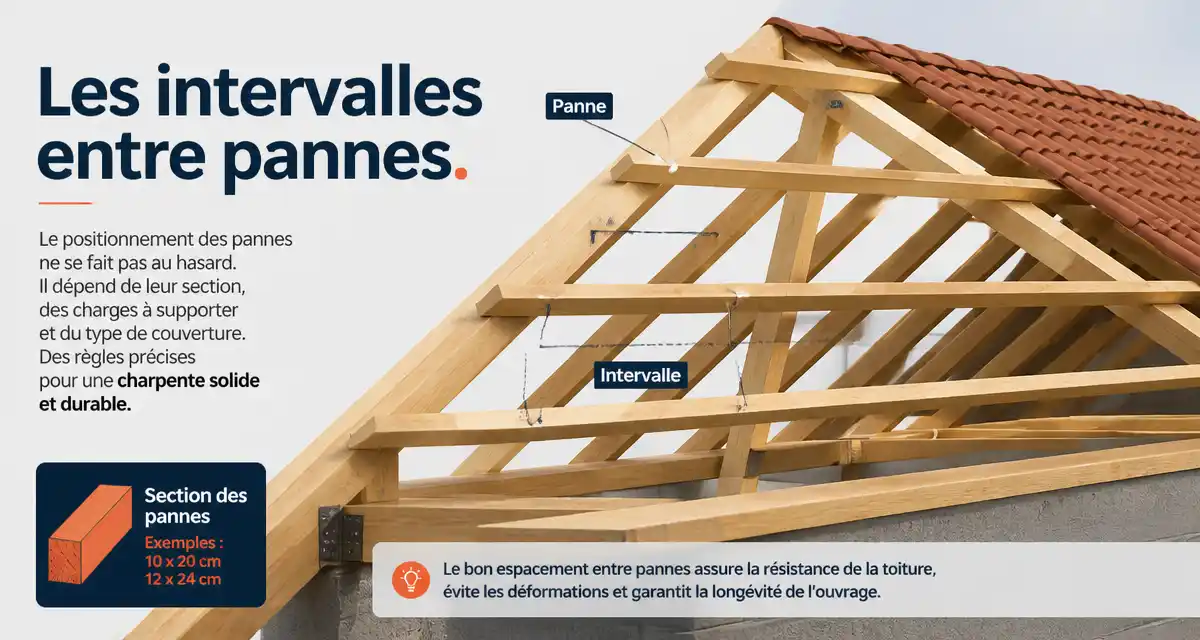

Les intervalles entre pannes.

Cette page est réservée pour une charpente avec chevrons et une couverture avec tuiles ou plaques ondulées et non pour une couverture avec tôles ondulées.

Un charpentier de métier ne positionnera pas les pannes au hasard de mur à mur ou de ferme à ferme ou bien de mur à ferme, il y a des bases à savoir.

Quelque soit la section de la panne, exemple un (10 X 20 ou un 12 X 24), les pannes n’ont rien à avoir avec leurs longueurs, mais après avoir choisi la section
des pannes, elles doivent être positionnées avec un intervalle égal par rapport au rampant.
La base à savoir sur les intervalles des pannes c’est qu’elle ne doivent pas dépasser 180 cm (1,80 m) par contre si on le désire, on peut les poser tous les 1,30 m,
mais en général le charpentier les pose tous les 1,50 m.

La raison est simple.

En charpente on utilise des chevrons de section ( 7 X 8 ) ou ( 8 X 10 ).

Ce sont les sections les plus courants.
Les chevrons ont aussi un intervalle à ne pas dépasser, c’est-à-dire 60 cm que ce soit du (7 X 8) ou du (8 X 10).
On considère qu’un intervalle de 1,80 m est le maximum pour un chevron de section ( 8 X 10 ) posé tous les 60 cm et permettent de ne pas avoir une flexion entre les pannes.
On considère aussi qu’un intervalle de 1,50 m est le maximum pour un chevron de section (7 X 8) posé tous les 60 cm et permettent de ne pas avoir une flexion entre les pannes.

Exemple.

Si toutefois le calcul, d’intervalles de panne à panne se trouve a ( 1,65 m ), on choisira la section de ( 8 x 10 ) pour les chevrons avec un intervalles de 60 cm maximum.

Pour voir la fiche:
( calcul de l effort d’un chevron ).

Explication simplifier.

sur les intervalles des pannes
par rapport aux sections et intervalle des chevrons ou d’une fenêtre de toit.

L’intervalle de 1,50 m de panne à panne, permet d’avoir la possibilité de poser une fenêtre de toit ( velux ) dont le nom est bien connu.
Pour un intervalle de 1,50 m de panne à panne, les intervalles des chevrons ne doivent pas dépasser les 60 cm pour du ( 7 X 8 ).
Pour un intervalle de 1,60 m de panne à panne, les intervalles des chevrons ne doivent pas dépasser les 55 cm pour du ( 7 X 8 ).
Pour un intervalle de 1,70 m de panne à panne, les intervalles des chevrons ne doivent pas dépasser les 60 cm pour du ( 8 X 10 ).
Pour un intervalle de 1,80 m de panne à panne, les intervalles des chevrons ne doivent pas dépasser les 55 cm pour du ( 8 X 10 ).

Après avoir lu cela, vous savez que les pannes
sont posées entre ( 1, 50 m à 1, 80 m ).
