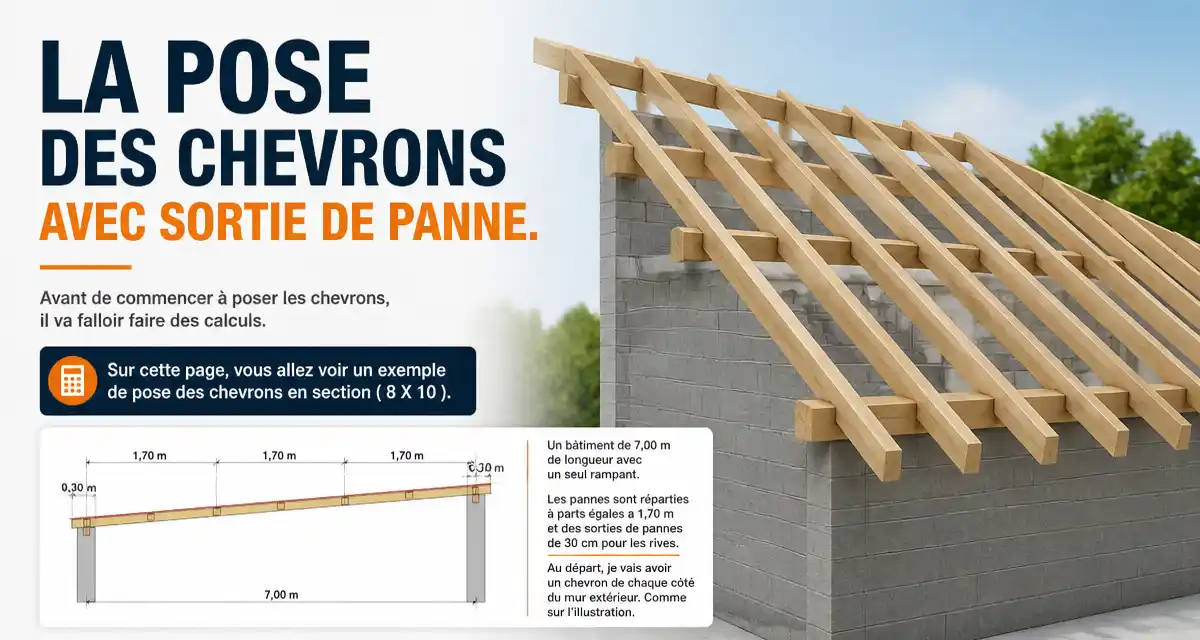

La pose des chevrons avec sortie de panne.


La pose des chevrons avec sortie de panne.

Avant de commencer à poser les chevrons,
il va falloir faire des calculs.

Sur cette page, vous allez voir un exemple de pose des chevrons en section ( 8 X 10 ).

J’ai inventé ce dessin dont le projet est le suivant.

Un bâtiment de 7,00 m de longueur avec un seul rampant.

Les pannes sont réparties à parts égales a 1,70 m  et des sorties de pannes de 30 cm pour les rives.

Au départ, je vais avoir un chevron de chaque côté du mur extérieur. Comme sur le dessin, je pars de la droite et contre le chevron, c’est-à-dire du mur extérieur, ( ce chevron sera rajouté une fois l’opération finie ) puis je prends la longueur de mon bâtiment, c’est-à-dire 7, 00 m.

Connaissant la section des chevrons ( 8 X 10 ),  je rajoute l’épaisseur d’un chevron, c’est-à-dire 8 cm, cela me fait un total de 7, 08 m.

Je divise ces 7, 08 m par l’écartement maximum, c’est-à-dire 60 cm ( 708 / 60 = 11, 08 ).Le résultat trouvé est le nombre de chevrons a poser, mais le problème, c’est que le résultat à une virgule, ce n’est donc pas un chiffre rond.
Je vais donc remplacer les ( 11, 8 ) par ( 12 ) et je refais la division ( 708 / 12 = 59 ).

Ce chiffre ne dépasse pas les 60, mais se rapproche au plus près, je vais donc avoir 59 cm d’axe en axe entre chevrons.

Il me reste plus qu’à savoir le nombre exact de chevrons qu’il me faudra pour mon rampant, 12 chevrons plus celui que je dois rajouter et un au bout de chaque côté pour déterminer la fin de la rive, ( cela me fait un total de 15 chevrons ).

Pour apprendre à l’apprenti charpentier à savoir calculer le nombre de chevron, je lui dis ( tu imagines que tes cinq doigts de ta main sont des chevrons et entre tes doigts tu a quatre intervalles ).
Tu divises la longueur du bâtiment par quatre intervalles qui correspondent à quatre doigts et tu rajoutes un doigt de plus.

Cela veut dire cinq chevrons à poser sur le toit, tu divises la longueur du bâtiment par quatre intervalles.

quelle que soit la longueur du bâtiment, on divise la longueur par 60 pour trouver le nombre d’intervalles qui correspondra aussi au nombre de chevrons et on en rajoute un de plus.

bien sûr, on oublie pas les chevrons de rive en plus.

Il est bon de savoir le nombre de chevrons qu’il faut pour son projet, cela permet de le rajouter à la commande des autres bois de charpente.
