Charpente 1 pente sur parpaing : appuis solides, fixation fiable, erreurs à éviter

Une charpente 1 pente sur parpaing semble simple au premier regard : deux appuis, une pente, quelques bois et une couverture. En pratique, la réussite dépend surtout de la façon dont les charges passent dans la maçonnerie, de la qualité des appuis et de la fixation face au vent. Avant de poser la première pièce, il faut raisonner l’ensemble, du mur en parpaing jusqu’à l’évacuation de l’eau.

Comprendre le principe d’une charpente 1 pente sur mur en parpaing

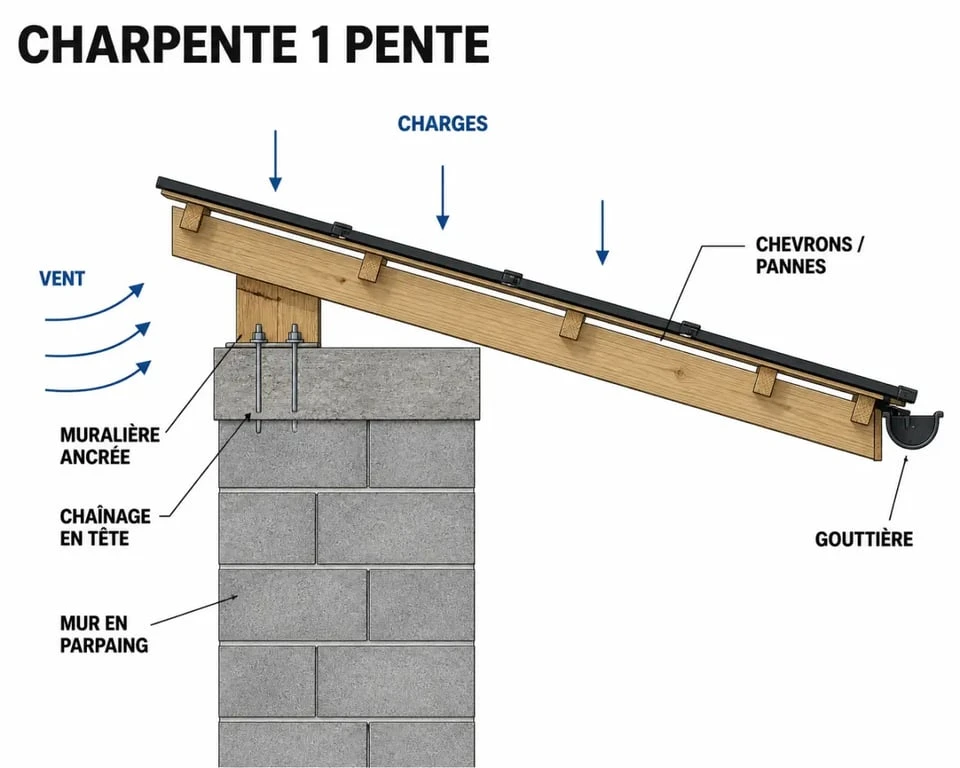

Une charpente monopente repose le plus souvent sur un mur haut et un mur bas, ou sur un mur porteur d’un côté et une poutre, un poteau ou une muralière de l’autre. Sur une construction en parpaing, l’enjeu n’est pas seulement de poser du bois sur le mur, mais de transmettre les efforts dans une partie solide et continue de la maçonnerie. C’est ce point qui conditionne la tenue de l’ensemble dans le temps.

Le rôle du chaînage dans la reprise des charges

Le parpaing creux n’est pas prévu pour recevoir directement des fixations fortement sollicitées. La zone la plus fiable reste le chaînage en béton armé, lorsqu’il existe en tête de mur. C’est lui qui répartit les charges verticales de la toiture et limite les risques d’arrachement ou de fissuration. Pour un abri, un garage, une extension légère ou un appentis, vérifier la présence et l’état du chaînage est donc une étape essentielle.

Si le mur est ancien, irrégulier ou sans chaînage apparent, il ne faut pas improviser une fixation profonde dans les alvéoles du bloc. Selon le projet, il peut être nécessaire de réaliser une arase armée, de créer des plots béton ou de prévoir une structure indépendante sur poteaux. Cette décision dépend du poids de la couverture, de la portée, de l’exposition au vent et de l’état réel du support. Une solution simple sur le papier peut devenir fragile si le mur n’offre pas un appui continu.

Une pente unique, mais plusieurs façons de porter la toiture

La charpente 1 pente peut être conçue avec des pannes posées de mur à mur, des chevrons porteurs, une ferme simplifiée ou une poutre principale qui reprend une partie des charges. Plus la portée augmente, plus la section des bois devient déterminante. Une faible pente avec une couverture lourde ne se dimensionne pas comme une toiture légère en bac acier sur un petit appentis. Le comportement mécanique n’est pas le même, même si la structure paraît proche visuellement.

La pente doit aussi rester compatible avec le matériau de couverture. Tuiles, bac acier, plaques bitumées ou panneaux sandwich n’ont pas les mêmes exigences de recouvrement, de ventilation et d’étanchéité. Avant de choisir les sabots ou les goujons d’ancrage, il faut donc savoir quelle couverture sera posée et dans quel sens l’eau sera évacuée. C’est cette cohérence qui évite les reprises au moment de la finition.

Préparer les appuis : muralière, pannes et arase de niveau

Sur parpaing, la qualité de l’appui conditionne la durabilité de la charpente. Un bois posé sur un mur mal nivelé, humide ou friable finit souvent par bouger, se déformer ou créer des points de compression localisés. La préparation consiste à obtenir un support plan, stable et protégé de l’humidité. Sans cette base, même une charpente bien assemblée peut travailler de travers.

Poser une muralière sans fragiliser le mur

La muralière est une pièce de bois fixée contre le mur pour recevoir les chevrons ou les pannes. Elle permet de répartir les efforts sur une plus grande longueur, mais elle doit être ancrée dans une zone résistante. Les fixations courantes peuvent être des tiges filetées scellées chimiquement, des goujons adaptés au béton ou des ancrages prévus dans le chaînage. Le choix dépend du support réel : béton plein, chaînage, parpaing creux ou bloc à bancher.

Il est déconseillé de multiplier les petites chevilles dans du parpaing creux pour compenser la faiblesse du support. Une fixation mal choisie peut tenir au serrage puis céder sous les vibrations, les rafales de vent ou les mouvements saisonniers du bois. Les ancrages doivent être alignés, suffisamment espacés et posés sans éclater la maçonnerie. Quelques fixations bien placées valent mieux qu’une série de points d’accroche fragiles.

Assurer une assise saine pour les pannes

Lorsque les pannes reposent directement sur le haut des murs, elles doivent porter sur une surface régulière, avec une longueur d’appui suffisante et une protection contre les remontées d’humidité. Une bande d’arase, une coupure capillaire ou une interface adaptée évite que le bois reste en contact direct avec une maçonnerie humide. Ce détail compte autant que la section de la panne elle-même.

Imaginez une ligne de pièces posées les unes après les autres : si la première est inclinée, toute la suite reprend le défaut, parfois de manière amplifiée. Une charpente fonctionne de la même façon. Une arase légèrement fausse entraîne une panne désaxée, puis des chevrons qui ne plaquent pas correctement, puis une couverture qui force aux recouvrements. Contrôler le niveau, l’équerrage et la planéité avant la pose évite cette suite d’erreurs qui ne se voit vraiment qu’au moment de poser les plaques, les liteaux ou les tuiles.

Dimensionner la pente, les bois et les fixations sans approximation

Le dimensionnement ne se limite pas à choisir une grosse section pour être tranquille. Une pièce surdimensionnée ajoute du poids au mur, tandis qu’une pièce trop faible fléchit, ouvre les assemblages et fatigue les fixations. Pour une charpente 1 pente sur parpaing, il faut croiser la portée, l’entraxe, le poids de la couverture, les charges climatiques locales et l’exposition au vent. C’est l’équilibre entre ces paramètres qui donne une toiture cohérente.

Les questions à résoudre avant d’acheter le bois

Avant de commander les pannes ou les chevrons, il faut relever les dimensions exactes : largeur entre appuis, longueur de toiture, hauteur disponible, débord souhaité, sens de pose de la couverture et emplacement de la gouttière. Ces données orientent la section des bois, l’espacement des éléments et le type d’assemblage. Elles servent aussi à vérifier si la pente envisagée laisse assez de hauteur pour l’évacuation de l’eau et pour les finitions de rive.

• La portée entre deux appuis détermine fortement la section nécessaire.
• L’entraxe des chevrons doit rester compatible avec le support de couverture.
• Le débord de toit augmente les efforts en rive et demande une finition rigide.
• La pente influence l’écoulement de l’eau et le choix des recouvrements.
• Le poids de la couverture change la sollicitation du mur en parpaing.

Pour un ouvrage habitable, une extension ou une toiture de grande portée, le recours à un professionnel est recommandé. Il peut vérifier la maçonnerie existante, tenir compte des règles applicables et éviter une charpente qui semble correcte visuellement mais travaille mal dans le temps. Sur ce type de support, l’erreur de départ se rattrape rarement facilement.

Fixation : penser aussi à l’arrachement

Une toiture ne subit pas seulement son propre poids. Le vent peut créer des efforts de soulèvement, notamment sur une toiture monopente, un auvent ouvert ou un bâtiment exposé. C’est pourquoi les assemblages doivent empêcher le glissement, le basculement et l’arrachement. Sabots métalliques, équerres renforcées, feuillards, tiges filetées et connecteurs adaptés ont chacun un rôle précis. La liaison entre les éléments compte autant que la résistance de chaque pièce prise séparément.

Les pointes seules ne suffisent pas toujours, surtout si la charpente est légère et la couverture sensible aux rafales. Les fixations doivent relier clairement les pièces entre elles et transférer les efforts jusqu’à la maçonnerie résistante. C’est cette continuité mécanique qui fait la différence entre une toiture simplement posée et une toiture réellement ancrée. Quand le vent force, la chaîne de reprise doit rester lisible du chevron jusqu’au mur.

Éviter les erreurs fréquentes sur une charpente monopente

Les désordres les plus courants viennent rarement d’un seul défaut spectaculaire. Ils résultent plutôt d’une suite de petits compromis : un mur pas assez sain, une pente trop faible, un appui humide, des fixations inadaptées ou une évacuation d’eau mal placée. Pris séparément, chaque point paraît mineur. Ensemble, ils fragilisent vite l’ouvrage.

Confondre parpaing et béton plein

Un mur en parpaing peut être solide en compression, mais ses alvéoles ne réagissent pas comme du béton plein. Percer au hasard, serrer trop fort ou utiliser une cheville non adaptée peut fissurer la paroi du bloc sans que cela soit immédiatement visible. Lorsque les charges sont importantes, l’ancrage doit viser le chaînage, une partie remplie de béton ou une solution de reprise conçue pour cela. C’est un réflexe simple qui évite beaucoup de reprises inutiles.

Négliger l’eau en bas de pente

Avec une charpente 1 pente, toute l’eau se dirige vers un seul côté. La gouttière, la rive basse, le débord et la protection du mur doivent donc être anticipés. Si l’eau retombe au pied du mur en parpaing, elle peut humidifier l’enduit, dégrader les joints, salir la façade et fragiliser les abords. Une pente correcte ne sert pas seulement à vider la toiture, elle doit conduire l’eau vers un point d’évacuation maîtrisé.

Il faut aussi traiter les rives latérales, surtout avec des couvertures en plaques. Le vent peut pousser la pluie sous les recouvrements ou soulever les bords si les fixations de rive sont trop espacées. Des finitions simples, mais bien posées, prolongent nettement la durée de vie de l’ensemble. Une rive mal finie se remarque souvent lors des premières pluies soutenues, pas au moment de la pose.

Quel ordre de travail pour une pose propre et durable ?

Un chantier bien organisé réduit les erreurs de coupe et les reprises compliquées. Même pour un petit ouvrage, il est utile de suivre une logique précise plutôt que de poser les pièces au fur et à mesure. Cette méthode limite les écarts de niveau, les oublis de fixation et les ajustements de dernière minute.

1. Contrôler l’état des murs en parpaing, l’aplomb, le niveau et la présence d’un chaînage.
2. Définir la pente, le sens d’écoulement, le type de couverture et l’emplacement de la gouttière.
3. Tracer les niveaux de référence sur les murs, puis vérifier l’équerrage de l’ensemble.
4. Préparer l’arase ou les appuis, avec une coupure contre l’humidité si nécessaire.
5. Fixer les muralières, sabots ou ancrages dans une zone réellement résistante.
6. Poser les pannes ou chevrons, contrôler les alignements, puis contreventer si besoin.
7. Installer l’écran, le support, les liteaux ou les éléments de couverture selon le matériau choisi.
8. Terminer par les rives, la gouttière et les points singuliers d’étanchéité.

Pour mieux visualiser les choix possibles, voici un repère simple selon la configuration du support :

Situation du mur	Point de vigilance	Solution généralement envisagée
Mur avec chaînage sain	Ancrer dans le béton armé sans éclater l’arase	Muralière ou pannes fixées avec ancrages adaptés
Parpaing creux sans reprise fiable	Risque d’arrachement et de fixation fragile	Arase armée, scellement étudié ou structure indépendante
Mur ancien ou fissuré	Capacité portante incertaine	Diagnostic préalable et renforcement éventuel
Toiture légère très exposée au vent	Soulèvement plus critique que le poids propre	Connecteurs, feuillards et ancrage continu jusqu’au support

Une charpente 1 pente sur parpaing réussie est donc moins une question de simplicité apparente qu’une question de continuité : continuité des charges, des fixations, de l’étanchéité et de l’évacuation d’eau. En partant du mur plutôt que de la couverture, on évite les choix fragiles et l’on construit une toiture plus stable, plus propre et plus durable.
