Sabot charpente : la fixation qui fragilise toute une poutre si elle est mal posée

Un sabot charpente sert à reprendre l’appui d’une pièce de bois lorsqu’elle se raccorde à une poutre, une muralière ou un autre élément porteur. Sa pose paraît simple, mais son rôle reste structurel : un modèle mal choisi, quelques fixations oubliées ou des pointes inadaptées peuvent transformer un assemblage solide en point faible. Avant d’acheter ou de visser, il faut donc raisonner en charges, en largeur de bois, en support et en conditions d’usage.

À quoi sert vraiment un sabot charpente ?

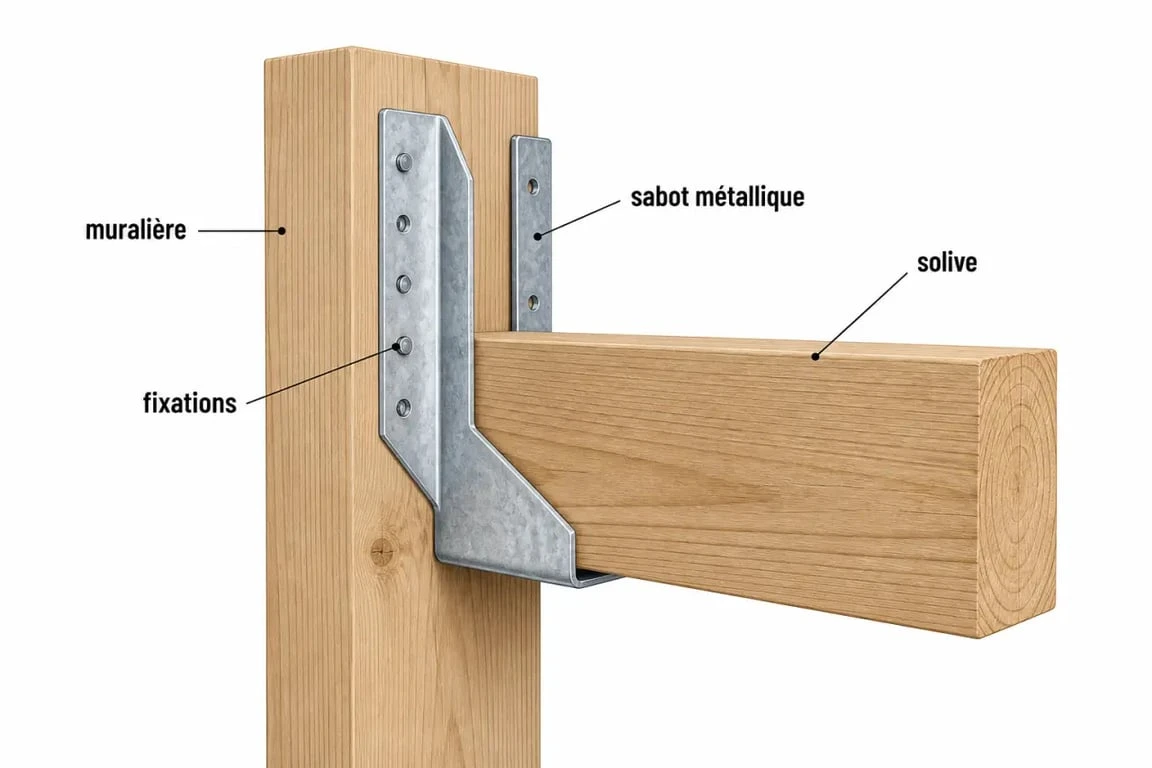

Le sabot de charpente est une pièce métallique, le plus souvent en acier galvanisé, qui enveloppe partiellement l’extrémité d’une solive, d’un chevron ou d’une poutre secondaire. Son objectif est de transmettre les efforts vers un support principal sans avoir à entailler fortement le bois. On le rencontre dans les planchers bois, les terrasses, les mezzanines, les extensions, les auvents ou les charpentes légères.

Son intérêt tient à sa simplicité et à sa fonction portante. Au lieu de réaliser une encoche ou un tenon, la pièce portée vient se loger dans un étrier prévu pour elle. Le bois garde ainsi davantage de section utile, car une entaille mal placée réduit vite sa résistance. Le sabot n’est pas un simple accessoire de pose rapide, c’est un connecteur qui organise le transfert des charges.

Sabot intérieur, extérieur ou à ailes repliées

Les sabots les plus courants possèdent des ailes extérieures, visibles de part et d’autre de la pièce portée. Ils se fixent facilement sur une poutre ou une muralière accessible. Les modèles à ailes intérieures, eux, restent plus discrets et conviennent quand les côtés du support doivent rester dégagés. Il existe aussi des sabots à ailes repliées ou à géométrie spécifique pour répondre à des contraintes de pose plus serrées.

Le choix ne doit pas se faire sur l’aspect seul. Un sabot à ailes extérieures offre souvent une pose plus confortable, car les perçages restent accessibles. Un modèle à ailes intérieures peut convenir quand l’encombrement compte, mais il demande une fixation plus précise. Dans tous les cas, la compatibilité entre le sabot, le bois porté et le support prime sur le rendu visuel.

Choisir la bonne dimension sans se tromper

La règle de base est simple : le sabot doit correspondre à la section réelle de la pièce de bois qu’il reçoit. Une solive de largeur 45 mm ne doit pas flotter dans un sabot beaucoup plus large, et une pièce trop serrée ne doit pas être forcée au marteau. Le bois doit entrer correctement, avec un appui franc au fond du sabot lorsque le modèle est conçu pour cela.

Il faut aussi tenir compte de la hauteur du sabot. Un connecteur trop bas maintient mal la pièce et concentre les efforts sur une zone réduite. À l’inverse, un sabot trop haut peut gêner la mise en œuvre ou imposer des fixations impossibles à placer si le support est trop étroit. Pour un plancher, une terrasse ou une reprise de solives, la cohérence entre hauteur de bois, entraxe et charge prévue reste essentielle.

Largeur, hauteur et épaisseur : les trois repères à vérifier

La largeur intérieure du sabot correspond à l’épaisseur de la solive ou du chevron. La hauteur du sabot indique la surface de maintien vertical. L’épaisseur de l’acier donne, elle aussi, une indication sur la robustesse du connecteur, même si elle ne suffit jamais à elle seule pour juger de sa capacité. Deux sabots visuellement proches peuvent avoir des performances différentes selon leur forme, leur perçage et leur destination.

Le bon réflexe consiste à raisonner comme avec une balance : d’un côté, la charge à reprendre ; de l’autre, la capacité réelle de l’assemblage. Ce n’est pas le sabot seul qui porte, mais l’ensemble formé par le connecteur, les fixations, le support et la pièce de bois. Si l’un de ces éléments est plus faible, l’équilibre se rompt. Cette lecture évite une erreur courante, acheter un sabot massif tout en le fixant avec des vis quelconques, ce qui revient à poser un plateau solide sur un pied fragile.

Fixations : le détail qui fait la solidité de l’assemblage

Le sabot charpente doit être fixé avec des pointes annelées, des vis structurelles ou des ancrages adaptés, selon le support. Les trous présents sur le connecteur ne sont pas décoratifs : ils correspondent à une logique de reprise d’efforts. Ne remplir que quelques perçages “parce que ça tient déjà” reste l’une des erreurs les plus risquées.

Dans le bois, on utilise généralement des fixations prévues pour les connecteurs métalliques. Elles résistent mieux à l’arrachement et au cisaillement que des vis à bois ordinaires. Dans le béton ou la maçonnerie, le sabot peut se fixer avec des chevilles, des goujons ou des scellements adaptés au support. Là encore, la nature du mur compte : béton plein, parpaing creux, pierre ou brique ne se comportent pas de la même façon.

Pourquoi les vis classiques posent problème

Une vis standard peut sembler pratique, surtout si elle entre facilement à la visseuse. Pourtant, elle n’est pas toujours conçue pour travailler en cisaillement dans un assemblage de charpente. Elle peut casser net, se déformer ou perdre son maintien si le bois travaille. Les fixations spécifiques, elles, sont dimensionnées pour fonctionner avec ce type de connecteur.

Il faut aussi respecter les diamètres et longueurs recommandés par le fabricant du sabot lorsque ces indications sont fournies. Une fixation trop courte ne mord pas assez dans le support. Une fixation trop longue peut traverser inutilement ou rencontrer un obstacle. Une fixation trop fine laisse du jeu dans le perçage, ce qui réduit la précision de l’assemblage.

Faut-il remplir tous les trous du sabot ?

En charpente, le nombre de fixations ne se décide pas au hasard. Certains perçages peuvent être obligatoires, d’autres destinés à des configurations précises. Sur un ouvrage courant, mieux vaut suivre la notice du fabricant et éviter les improvisations. Un sabot partiellement fixé peut convenir à une petite charge temporaire, mais il ne faut pas le considérer comme une solution structurelle durable.

La symétrie de pose compte aussi. Si un côté est bien fixé et l’autre négligé, les efforts ne se répartissent pas correctement. Le bois peut se vriller, le sabot peut se déformer et l’assemblage peut prendre du jeu. Pour une solive de plancher, ce jeu se traduit parfois par des grincements, un affaissement local ou une sensation de souplesse au passage.

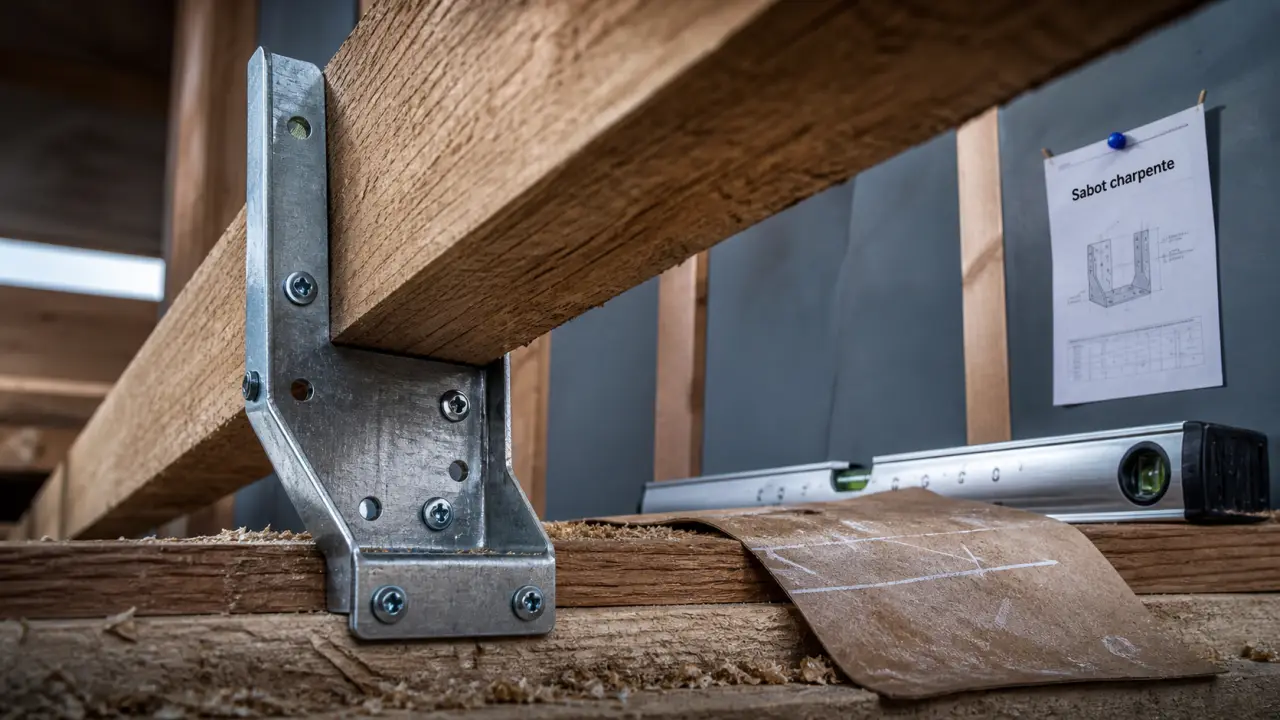

Poser un sabot charpente proprement, étape par étape

La pose commence par un traçage précis. Il faut reporter le niveau fini des solives ou des chevrons, puis positionner chaque sabot à la même hauteur. Sur un plancher, un décalage de quelques millimètres entre plusieurs sabots peut créer une surface irrégulière ou imposer des calages inutiles.

1. Mesurer la section réelle de la pièce de bois à recevoir.
2. Tracer l’emplacement du sabot sur le support avec un niveau.
3. Présenter le sabot à blanc et vérifier l’alignement.
4. Fixer d’abord quelques points pour maintenir la position.
5. Compléter les fixations selon les préconisations du connecteur.
6. Insérer la solive ou le chevron, puis fixer la pièce portée dans le sabot.
7. Contrôler l’absence de jeu, de vrillage et de déformation visible.

Le support doit être aussi fiable que le connecteur

Un sabot bien choisi ne compense pas un support fragile. Sur une muralière, il faut vérifier que la poutre principale est saine, correctement dimensionnée et solidement ancrée. Sur un mur, la qualité du matériau conditionne le type de fixation. Un scellement dans un support friable ou une cheville mal adaptée peut lâcher même si le sabot est de bonne qualité.

En extérieur, la protection contre l’humidité devient prioritaire. Une terrasse, un appentis ou une structure exposée aux projections d’eau exige des connecteurs et des fixations compatibles avec l’ambiance. L’acier galvanisé convient à de nombreux usages, mais les milieux très humides, salins ou agressifs peuvent nécessiter une protection supérieure. Le contact entre certains traitements du bois et le métal doit aussi être pris au sérieux pour éviter une corrosion prématurée.

Les erreurs à éviter avant de refermer un plancher ou une structure

Le pire moment pour découvrir une erreur de sabot, c’est après la pose du platelage, du plafond ou de l’isolation. Avant de refermer, un contrôle visuel et mécanique s’impose. Il faut vérifier que chaque pièce est bien assise, que les fixations sont présentes, que les sabots ne sont pas tordus et que les solives ne présentent pas de jeu latéral.

• Utiliser un sabot trop large : le bois peut bouger latéralement et créer du jeu.
• Mélanger les fixations : vis ordinaires, pointes diverses et chevilles non adaptées donnent un assemblage incohérent.
• Négliger l’alignement : une série de sabots mal réglés complique toute la suite du chantier.
• Fixer dans un support douteux : le connecteur tient seulement si ce qui le reçoit tient aussi.
• Oublier l’environnement : humidité, extérieur et corrosion doivent guider le choix du métal et des fixations.

Pour un ouvrage porteur important, une rénovation ancienne ou une charge inhabituelle, l’avis d’un professionnel reste préférable. Le sabot charpente est une solution fiable quand il est bien dimensionné et bien posé, mais il ne remplace pas un calcul de structure lorsque les enjeux dépassent un assemblage courant.

En pratique, le bon choix se résume à une méthode simple : identifier la pièce de bois, choisir un sabot adapté à sa section, sélectionner les fixations prévues pour le support, puis poser sans économiser sur les points d’ancrage. C’est cette cohérence, plus que l’apparence du connecteur, qui donne à l’assemblage sa vraie résistance.
