Charpente métallique : distinguer poutres, pannes, poteaux et charges pour lire un plan
Comprendre une charpente métallique demande de regarder plus loin que l’acier. Chaque pièce a une fonction précise, porter, lier, stabiliser ou transmettre les efforts. Pour un atelier, un entrepôt, un hangar, une extension ou une maison, ces repères aident à lire un plan, échanger avec un bureau d’études et repérer les points de vigilance.
Ce que désigne vraiment une charpente métallique
Une charpente métallique est une structure porteuse généralement réalisée en acier. Elle forme le squelette du bâtiment, reçoit la couverture, le bardage, les équipements éventuels et reprend les efforts extérieurs comme le vent ou la neige selon le projet. Elle ne se limite donc pas aux grandes pièces visibles. Elle comprend aussi des éléments secondaires, des assemblages et des dispositifs de stabilité.
Il faut distinguer trois niveaux. L’ossature principale reprend les charges majeures, avec les poteaux, les poutres, les fermes ou les portiques. L’ossature secondaire sert d’interface, avec les pannes de toiture, les lisses de bardage, les montants et les cadres d’ouverture. L’enveloppe correspond enfin au bardage, à la couverture, à l’étanchéité et parfois à l’éclairage zénithal ou aux panneaux photovoltaïques.
Portique, ferme ou poutre : des logiques différentes
Dans les bâtiments industriels, le portique métallique est très courant. Il associe des poteaux et des arbalétriers reliés par des assemblages rigides, ce qui permet de dégager une grande portée libre. Une portée de 18 à 24 mètres est souvent retenue comme base économique, tandis que des portées de 30 à 40 mètres, voire davantage, restent possibles selon la conception. L’entraxe longitudinal entre portiques se situe fréquemment entre 6 et 9 mètres.
La ferme métallique fonctionne comme un treillis. Plusieurs barres assemblées répartissent les efforts et limitent la quantité de matière nécessaire. Elle devient pertinente lorsqu’il faut franchir une portée tout en gardant une structure légère. Les poutres simples ou reconstituées, elles, servent plutôt d’éléments linéaires de support, en toiture, en plancher ou en liaison entre poteaux.
Les composants à connaître et leur rôle structurel
Une charpente métallique se lit comme une chaîne d’éléments complémentaires. Aucun composant n’est isolé : une panne transmet ses charges à une ferme ou à un arbalétrier, qui les transmet à son tour aux poteaux, puis aux fondations. Cette logique de reprise des efforts explique pourquoi un détail de fixation peut modifier le comportement global de l’ouvrage.
| Élément | Rôle principal | Points à surveiller |
|---|---|---|
| Poteaux | Reprendre les efforts verticaux et les transmettre aux fondations | Compression, flambement, qualité du pied de poteau |
| Poutres et arbalétriers | Porter la toiture, franchir les portées, recevoir les pannes | Flexion, assemblages, déformations admissibles |
| Fermes | Répartir les efforts par triangulation | Qualité des nœuds, stabilité latérale |
| Pannes | Supporter la couverture et relier les éléments porteurs | Entraxe, fixation, continuité |
| Contreventements | Stabiliser l’ensemble face au vent et aux déformations | Positionnement, tension des tirants, continuité du système |
| Lisses de bardage | Recevoir le bardage en façade | Alignement, reprise des efforts de façade |
Poteaux, montants et linteaux : ne pas les confondre
Le poteau est un élément porteur majeur. Il travaille surtout en compression et doit être vérifié face au flambement, c’est-à-dire au risque de déformation instable sous charge. Les montants appartiennent plutôt à l’ossature secondaire. Ils encadrent une ouverture, soutiennent une façade ou complètent un pignon sans reprendre, en principe, les mêmes efforts qu’un poteau principal.
Le linteau se place au-dessus d’une ouverture, par exemple une porte industrielle ou une baie. Il reprend localement les charges situées au-dessus et les reporte vers les appuis latéraux. Dans un bâtiment métallique, cette distinction compte vraiment. Appeler « poteau » un simple montant conduit à surestimer sa fonction réelle et à mal lire la structure.
Pannes et lisses : les pièces discrètes mais indispensables
Les pannes métalliques supportent la couverture. On distingue la panne faîtière au sommet, la panne sablière en bas de versant et les pannes intermédiaires entre les deux. Elles peuvent être réalisées en profilés de type C ou Z, selon la portée, l’entraxe et le système de couverture choisi.
Les lisses de bardage jouent un rôle comparable en façade. Elles créent l’appui nécessaire pour fixer un bardage simple peau, double peau ou un panneau sandwich. Leur alignement conditionne l’aspect final du bâtiment, mais aussi la tenue des fixations face au vent. Un mauvais réglage se voit vite et se paie souvent au moment de la pose.
Profilés, assemblages et transfert des charges
Le détail d’une charpente métallique se lit dans ses profilés et ses assemblages. Les profils en I, H ou U, comme les IPE, UPN ou UPE, sont utilisés selon les efforts à reprendre. On rencontre aussi des sections caissonnées, des profilés creux, des poteaux composés ou des poutres reconstituées soudées, notamment lorsque les dimensions standard ne suffisent pas.

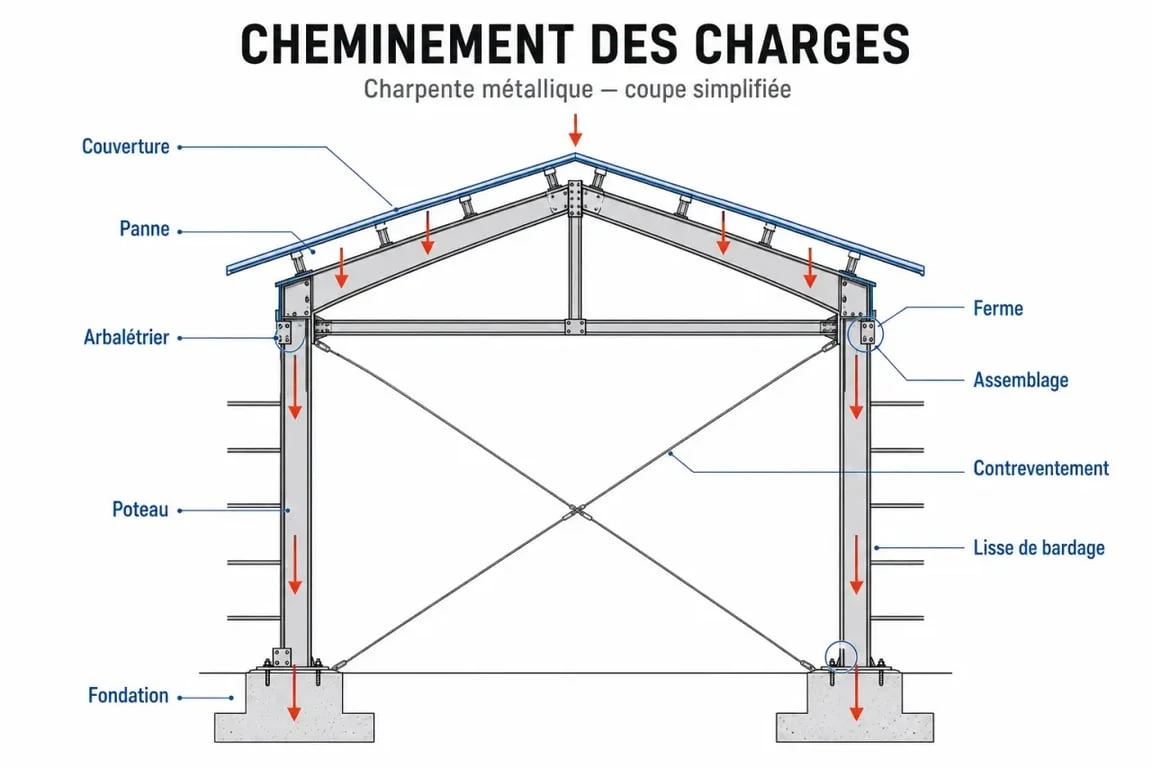

Le cheminement des charges suit une logique simple : la couverture charge les pannes, les pannes chargent les fermes ou les arbalétriers, ces éléments chargent les poteaux, puis les poteaux transmettent les efforts aux fondations par les pieds de poteaux. À cela s’ajoutent les efforts horizontaux, surtout ceux du vent, repris par les contreventements verticaux et les contreventements de toiture.
Pourquoi les assemblages sont décisifs

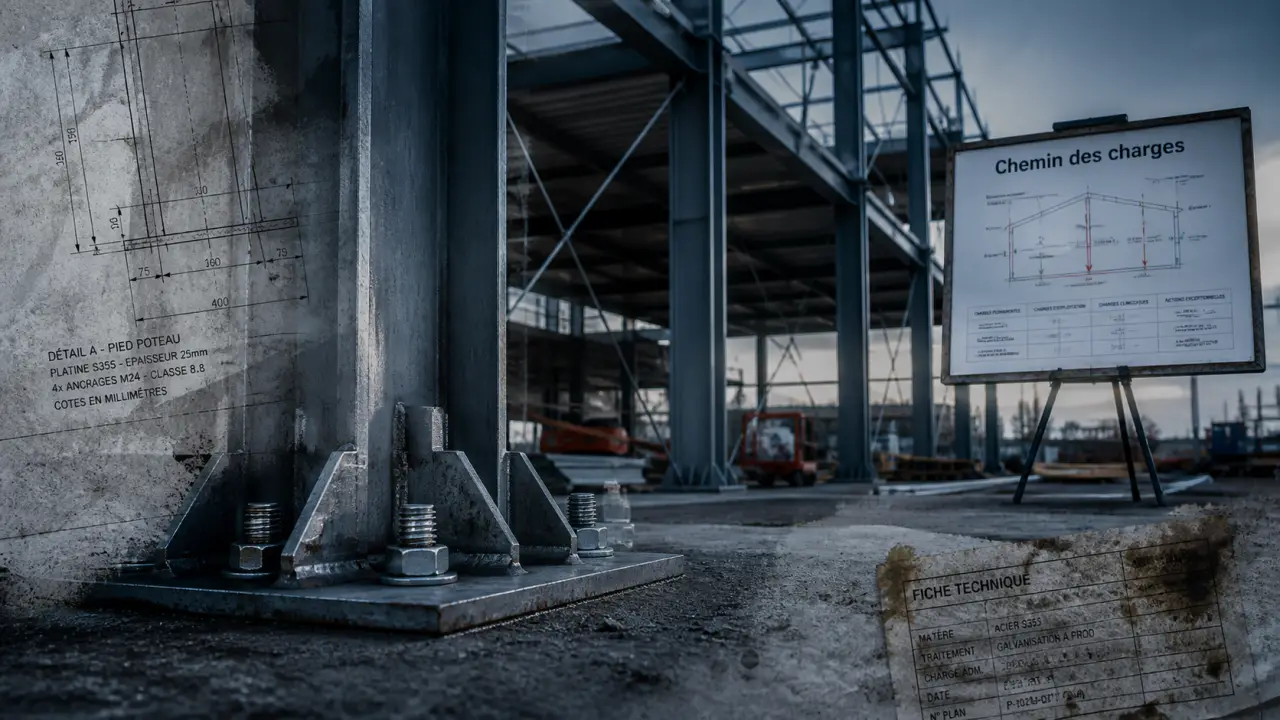

Un assemblage n’est pas un simple détail de montage. Il conditionne la manière dont les efforts passent d’un élément à l’autre. Un assemblage poteau-arbalétrier, un éclissage de poutre, une platine de pied de poteau, des boulons d’ancrage, un gousset ou un jarret peuvent modifier le comportement global de la structure.
Un pied de poteau peut être conçu comme articulé ou plus rigide selon les hypothèses de calcul. Dans tous les cas, la cohérence entre la conception, la fabrication et la pose reste essentielle. Une structure bien dimensionnée sur le papier perd vite en performance si les ancrages sont mal positionnés, si la verticalité n’est pas contrôlée ou si la stabilité provisoire pendant le montage est négligée.
Pour lire un plan efficacement, il faut parfois avancer pièce par pièce. Il ne faut pas seulement chercher les grandes poutres, mais suivre les petites lignes, les repères de boulons, les symboles de platines et les interruptions de profilés. C’est souvent à ces endroits que se trouvent les informations utiles : une liaison qui autorise une rotation, une pièce prévue pour empêcher le déversement, un tirant qui ferme le chemin des efforts. Cette lecture fine évite une erreur fréquente, croire que la résistance vient uniquement de la taille des profilés alors qu’elle dépend aussi de la continuité mécanique entre eux.
Bardage, couverture et équipements associés
La charpente métallique ne porte pas seulement sa propre structure. Elle sert aussi de support à l’enveloppe du bâtiment. Le choix du bardage et de la couverture influence les charges, l’isolation, l’étanchéité, l’esthétique et parfois la maintenance future.
Bardage simple peau, double peau ou panneau sandwich
Le bardage simple peau correspond à une tôle fixée sur les lisses. Il est léger et courant pour des bâtiments non chauffés ou peu exigeants sur le plan thermique. Le bardage double peau ajoute une logique d’isolation et de parement intérieur et extérieur. Le panneau sandwich, lui, intègre généralement deux parements métalliques et une âme isolante, ce qui simplifie la pose tout en améliorant les performances de l’enveloppe.
Le choix dépend de l’usage. Un hangar de stockage n’a pas les mêmes besoins qu’un atelier chauffé ou qu’un bâtiment recevant du public. Il faut aussi anticiper les points singuliers : angles, ouvertures, raccords avec la toiture, traitement des eaux et fixations exposées. Ce sont souvent eux qui demandent le plus d’attention sur le chantier.
Couverture, étanchéité et lumière naturelle
La couverture peut être en bac acier simple peau, en panneaux sandwich ou associée à un revêtement d’étanchéité, notamment sur une toiture terrasse étanchée. Parmi les solutions d’étanchéité, on rencontre l’asphalte, le multicouche de type bitume armé ou le système bicouche à base de bitume modifié par élastomère SBS.
L’éclairage zénithal peut être assuré par des verrières, des coupoles, des bandes lumineuses, des lanterneaux ou des panneaux translucides. Les panneaux photovoltaïques sont aussi compatibles avec plusieurs configurations : bac acier, toiture terrasse étanchée, sur-toiture ou conception architecturale prévue dès l’origine. Ces équipements doivent toutefois être intégrés au calcul des charges et au traitement de l’étanchéité.
Avantages, limites et bons arbitrages de conception
La charpente métallique séduit par sa rapidité de mise en œuvre, sa résistance mécanique et sa flexibilité architecturale. Un gain de temps de montage de l’ordre de 30% est couramment annoncé, et une économie d’environ 10% par rapport à une charpente traditionnelle peut être évoquée selon les projets. Ces chiffres restent liés au contexte : portée, complexité, niveau de finition, transport, protections et enveloppe choisie.
Son principal intérêt tient à sa capacité à dégager de grands volumes sans appuis intermédiaires. Pour un entrepôt, un atelier ou un bâtiment avec pont roulant, cette liberté d’espace peut peser davantage que le seul coût de la tonne d’acier. À l’inverse, une portée trop ambitieuse augmente la quantité de matière, renforce les assemblages et complique le montage.
Feu, corrosion et stabilité : les trois vigilances majeures
L’acier est robuste, mais il perd rapidement ses qualités structurelles à haute température. La protection au feu doit donc être étudiée lorsque l’usage, la réglementation ou le risque l’exigent : peinture intumescente, flocage, encoffrement ou autre solution adaptée au projet.
La corrosion impose également une attention particulière, surtout en ambiance humide, agressive ou extérieure. Galvanisation, peinture anticorrosion, entretien des points de fixation et traitement des zones de rétention d’eau participent à la durabilité. Enfin, la stabilité ne se résume pas au dimensionnement des poteaux : contreventements, bracons, tirants, alignement des pannes et contrôle du montage forment un système complet. C’est cet ensemble, plus que chaque pièce prise séparément, qui fait la fiabilité d’une charpente métallique.
