Serrer un IPN avec un crapaud sans percer ni souder

Un crapaud pour charpente métallique sert à fixer, suspendre ou assembler des éléments sur une poutre acier sans modifier la structure porteuse. Sur un IPN, une poutrelle ou une ossature métallique, il évite le perçage et le soudage tout en offrant une fixation mécanique réglable, à condition de choisir la bonne plage de serrage, le bon matériau et le couple de serrage prévu.

Table des matières

Comprendre le rôle du crapaud sur une structure acier

Le crapaud de fixation est une pièce métallique conçue pour venir prendre appui sur l’aile d’une poutre. Il fonctionne par serrage : boulon, écrou, rondelle, cale éventuelle et parfois plaque de positionnement travaillent ensemble pour bloquer l’assemblage. Sur chantier, on parle aussi de crapautage, notamment lorsqu’il s’agit de maintenir un support de tuyauterie, un rail ou une poutre secondaire sur une charpente métallique existante.

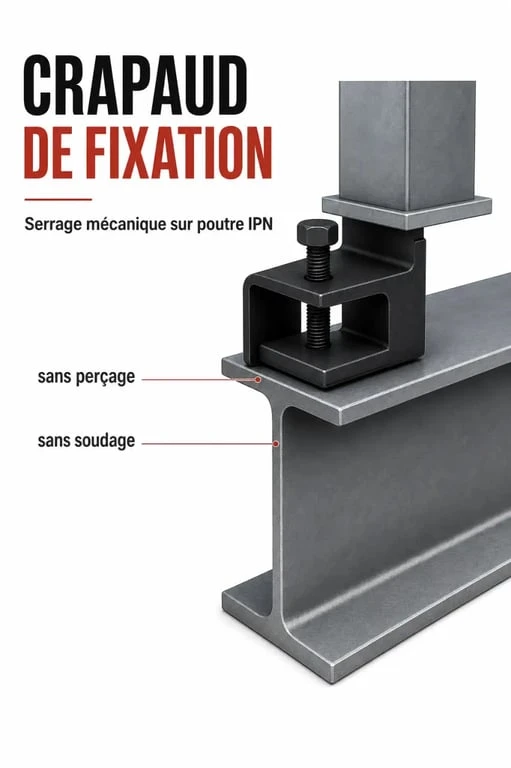

Crapaud charpente métallique fixé sur une poutre IPN par serrage

Une fixation mécanique, pas une simple bride

La différence se joue dans la tenue de l’effort. Un crapaud d’assemblage de poutres ne se contente pas d’« accrocher » une pièce : il transmet des efforts par contact et pression sur l’acier. La performance dépend donc de la géométrie de la poutre, de l’épaisseur de l’aile, de l’alignement des pièces, du couple appliqué et du type de crapaud utilisé. C’est pour cette raison qu’un modèle prévu pour une plage de serrage de 0-18 mm ne doit pas être choisi à la place d’un modèle destiné à 18-30 mm.

Où l’utilise-t-on concrètement ?

Les usages sont nombreux en bâtiment, industrie et maintenance : fixation de chemins de câbles, suspension de tuyauteries, pose de rails, maintien de boîtes de dérivation, assemblage acier-acier, reprise ponctuelle sur poutre IPN ou adaptation d’une installation existante. Le crapaud est particulièrement utile lorsque la charpente est déjà en service, peinte, galvanisée ou difficilement accessible pour une opération lourde.

Pourquoi éviter le perçage ou le soudage quand c’est possible ?

Le principal intérêt du crapaud IPN est de créer une fixation solide sans attaquer la poutre. Percer une aile de poutre peut fragiliser localement l’acier, imposer une validation technique et ralentir le chantier. Souder implique un travail à chaud, des précautions incendie, une préparation de surface, parfois un permis feu, puis une reprise de protection anticorrosion. Le crapaud réduit ces contraintes en offrant une solution rapide, démontable ou définitive selon le montage.

Un gain opérationnel sur chantier

Sur une structure existante, la pose par serrage limite les arrêts d’exploitation. L’installateur positionne les crapauds, ajuste l’alignement par glissement avant serrage, puis bloque l’ensemble à la clé dynamométrique. Ce réglage avant verrouillage est précieux lorsqu’il faut rattraper quelques millimètres sur un chemin de câble, aligner un support de tuyauterie ou adapter une poutre secondaire à une charpente qui n’a pas été conçue pour recevoir ce nouvel équipement.

Cette logique est importante en rénovation industrielle, où l’on cherche souvent à ajouter une charge ou un support sans reprendre la poutre d’origine. Le crapaud crée une transition mécanique maîtrisée entre l’existant et le nouvel équipement, avec un montage ajustable et sans point chaud.

Une solution réversible pour la maintenance

Quand une installation évolue, pouvoir déposer une fixation sans meuler, dessouder ni reboucher un perçage devient un avantage réel. Un assemblage par crapauds peut être démonté, déplacé ou remplacé plus simplement. Cette réversibilité intéresse les équipes de maintenance, mais aussi les bureaux d’études lorsqu’ils prévoient des équipements susceptibles d’être modifiés : réseaux fluides, passerelles techniques, supports électriques ou lignes de production.

Choisir le bon crapaud : les critères qui comptent vraiment

Le bon modèle ne se choisit pas seulement au diamètre du boulon. Il faut croiser plusieurs paramètres : profil de la poutre, épaisseur de l’aile, charge à reprendre, direction des efforts, environnement et exigences de contrôle. Une erreur de plage ou de finition peut rendre l’assemblage inadapté, même si la pièce semble mécaniquement compatible au premier regard.

Plage de serrage, dimensions et accessoires

La plage de serrage indique l’épaisseur que le crapaud peut accepter entre ses surfaces d’appui. Les gammes courantes proposent plusieurs formats, par exemple 0-18 mm ou 18-30 mm. On rencontre aussi des dimensions de pièces ou de boulonnerie telles que 6×38,5 mm, 8×50 mm, 10×44 mm, 12×43 mm, 12×57,5 mm ou 16×58 mm selon les familles de produits et les applications. Ces valeurs ne sont pas interchangeables : elles doivent être rapprochées de la fiche technique du modèle et du profilé réellement mesuré sur site.

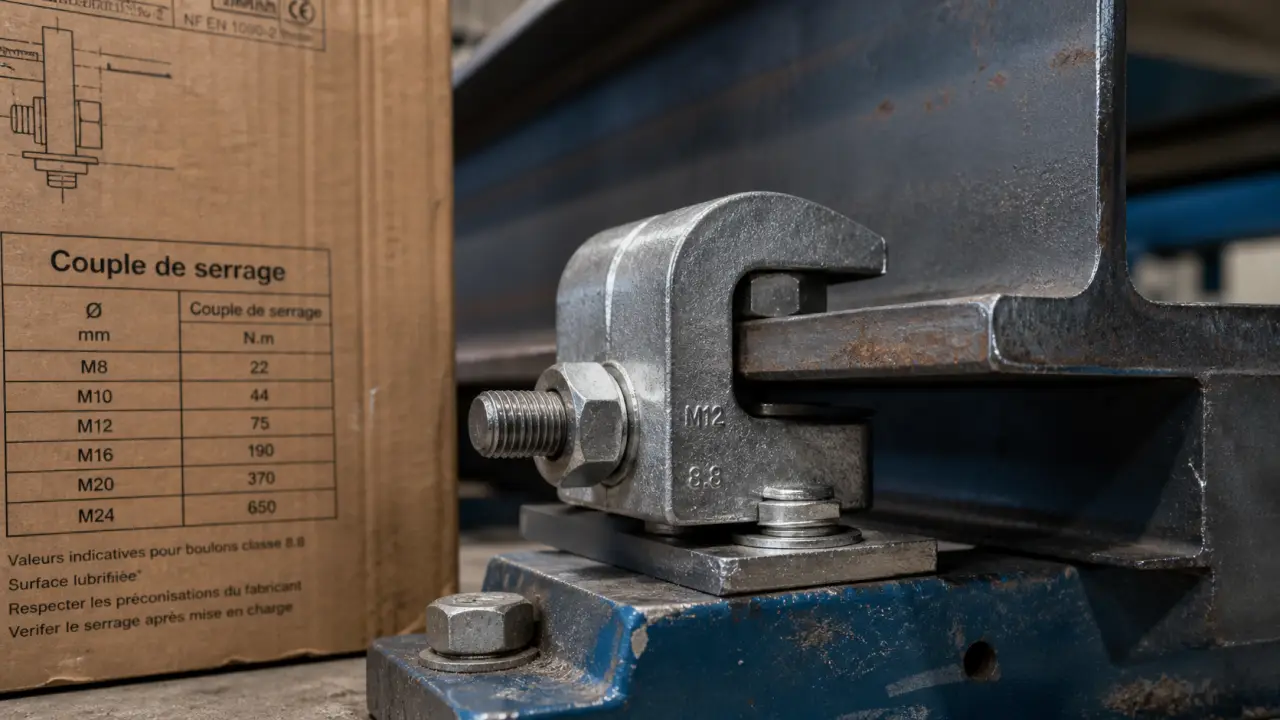

Charge admissible et couple de serrage

La charge qu’un crapaud peut supporter dépend du modèle, de l’assemblage complet et du couple appliqué. Un serrage insuffisant réduit la tenue ; un serrage excessif peut endommager la pièce, la boulonnerie ou la surface d’appui. Pour une application sensible, la charge admissible doit être validée à partir des informations du fabricant, notamment lorsque les efforts ne sont pas uniquement verticaux. Certains documents techniques distinguent les efforts axiaux, transversaux ou combinés, avec des notations comme Fa,z ou Fa,x.

Matériau et protection anticorrosion

En intérieur sec, un acier zingué peut convenir à de nombreux usages. En extérieur, en ambiance humide ou en milieu agressif, il faut regarder de près le revêtement anticorrosion : galvanisation à chaud, galvanisation Sendzimir ou traitement spécifique selon l’exposition. La corrosion ne concerne pas seulement l’esthétique ; elle peut modifier la surface de contact, la boulonnerie et la durabilité du serrage. Pour une charpente métallique exposée, ce critère doit être traité dès le choix du crapaud, pas après la pose.

Critère	À vérifier	Risque si négligé
Plage de serrage	Épaisseur réelle de l’aile de poutre	Mauvais appui ou serrage incomplet
Charge admissible	Effort à reprendre et direction de l’effort	Assemblage sous-dimensionné
Couple de serrage	Valeur indiquée pour le modèle	Glissement ou détérioration
Finition	Milieu intérieur, extérieur ou agressif	Corrosion prématurée

Installer un crapaud IPN sans fragiliser la charpente

La pose paraît simple, mais elle doit rester méthodique. Avant de serrer, il faut nettoyer la zone d’appui, vérifier l’absence d’obstacle, contrôler l’épaisseur de l’aile et confirmer que le crapaud porte correctement sur l’acier. Une surface irrégulière, une peinture épaisse ou un mauvais angle d’appui peuvent nuire à la qualité du serrage.

Les étapes de pose à respecter

Identifier le profilé, mesurer l’aile et choisir la plage de serrage adaptée.
Positionner les crapauds, cales, boulons, écrous et rondelles conformément au montage prévu.
Aligner l’élément à fixer en profitant du réglage par glissement avant blocage.
Serrer progressivement, puis appliquer le couple spécifié avec une clé dynamométrique.
Contrôler visuellement l’appui, l’alignement et l’absence de déformation anormale.

Les cales ne sont pas des accessoires de confort : elles servent à compenser certaines différences de niveau ou à assurer une surface d’appui correcte selon le système. Les rondelles répartissent l’effort et protègent la boulonnerie. Pour un montage répétitif, il est utile de formaliser une petite procédure interne afin que chaque poseur applique le même ordre de montage et le même couple.

Contrôles et limites d’emploi

Un crapaud ne remplace pas une note de calcul lorsque l’assemblage reprend une charge importante, dynamique ou liée à la sécurité des personnes. Vibrations, chocs, dilatations, contraintes sismiques ou environnement corrosif doivent être pris en compte. Les modèles homologués par des organismes indépendants apportent une réassurance utile, mais ils doivent toujours être utilisés dans leur domaine d’emploi. En cas de doute, il faut solliciter le fabricant, un distributeur technique ou un bureau d’études.

Vers quel type de crapaud s’orienter selon le besoin ?

Pour une fixation légère de chemin de câble, le besoin ne sera pas le même que pour un assemblage de poutres métalliques. Certaines gammes de catalogue affichent 11 produits trouvés, d’autres proposent 27 crapauds ou davantage selon les variantes, ce qui montre l’importance de filtrer par usage plutôt que par prix seul. Le bon choix consiste à partir de l’application, puis à remonter vers le modèle compatible.

Support de réseaux techniques : privilégier une pose rapide, réglable et compatible avec les contraintes de maintenance.
Assemblage acier-acier : vérifier la charge admissible, la direction des efforts et la présence éventuelle d’une plaque de positionnement.
Milieu extérieur : choisir une protection anticorrosion adaptée et contrôler la boulonnerie associée.
Chantier en exploitation : valoriser l’absence de soudage, donc l’évitement du travail à chaud et du permis feu lorsque le contexte le permet.

Un crapaud de charpente métallique est donc une pièce discrète, mais décisive : il permet de fixer proprement sur une poutre IPN, de préserver l’intégrité de la structure et de gagner du temps sur chantier. Pour un achat fiable, il faut comparer la plage de serrage, la charge, le revêtement, la compatibilité avec le profilé et les instructions de serrage, puis valider l’assemblage dès que l’enjeu mécanique dépasse une simple fixation secondaire.
