Équerre de charpente bois : le format 95 × 100 × 3 mm ne convient pas à tous les assemblages

Une équerre de charpente bois relie et renforce un assemblage entre chevrons, poutres, montants ou lisses. Pour choisir le bon modèle, il faut identifier les efforts à reprendre, les sections de bois disponibles et l’exposition du chantier. Les dimensions de l’équerre, son épaisseur et les fixations prévues comptent autant que son prix.

À quoi sert réellement une équerre dans une structure bois ?

L’équerre relie deux éléments formant généralement un angle droit. Elle renforce un nœud de structure, limite le déplacement relatif des pièces et contribue à transmettre les efforts d’un élément à l’autre. Elle s’utilise en construction neuve comme en rénovation, pour consolider une liaison existante ou réaliser un assemblage plus fiable que quelques vis posées en biais.

Les usages courants : ossature, toiture et renfort

Dans une ossature bois, une équerre de charpente peut fixer une lisse à un montant, stabiliser un angle ou maintenir un élément de contreventement selon le montage prévu. En toiture, elle sert notamment à sécuriser la liaison entre un chevron et son support. Elle peut aussi être utilisée sur des constructions annexes comme un abri, une pergola, un carport ou un plancher bois.

L’emploi dans une isolation par l’extérieur demande une attention particulière. Les épaisseurs rapportées peuvent réduire la surface d’appui disponible et modifier le cheminement réel des charges. L’équerre doit donc rester compatible avec la configuration finale, et pas seulement avec les pièces de bois avant la pose de l’isolant.

Il faut distinguer l’équerre de fixation légère destinée à l’aménagement de l’équerre renforcée conçue pour un assemblage structurel. Une petite pièce décorative ou une équerre de meuble ne remplace pas une fixation de charpente, même si sa forme semble proche. La géométrie, l’épaisseur d’acier, les perforations et les fixations compatibles font toute la différence.

Choisir le modèle selon l’assemblage, pas seulement selon les dimensions

Le bon choix commence par un croquis simple : quelles pièces sont reliées, dans quel sens les efforts s’exercent-ils et quelle surface d’appui est disponible ? Une équerre doit couvrir suffisamment de matière sur chaque élément, sans arriver trop près d’une extrémité du bois ni gêner une autre fixation. Cette vérification évite de sélectionner un modèle adapté sur le papier, mais impossible à poser correctement sur le chantier.

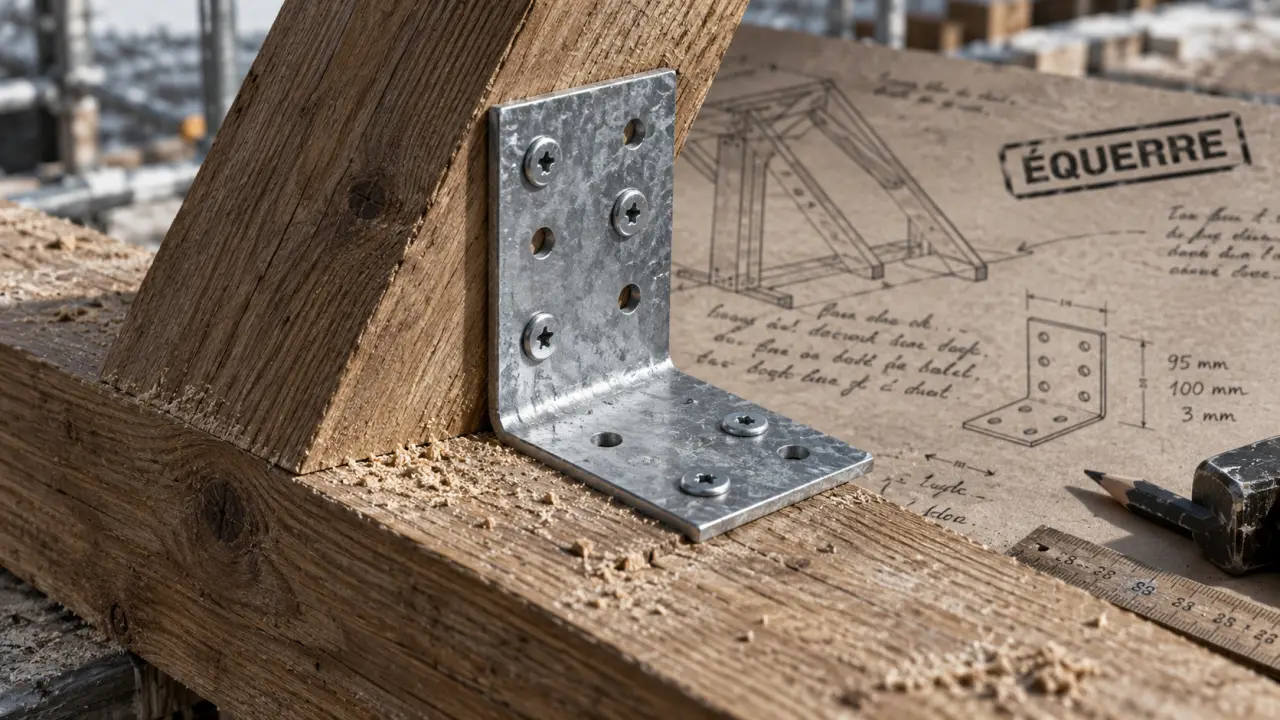

Le format 95 × 100 × 3 mm : ce qu’il indique

Une équerre en acier galvanisé de 95 × 100 × 3 mm offre un format robuste pour de nombreux raccords courants. La largeur de 95 mm, la longueur de 100 mm et l’épaisseur de 3 mm donnent une indication sur l’encombrement et la rigidité de la pièce. Cette référence peut être proposée en sac de 25 pièces, un conditionnement adapté aux chantiers répétitifs ou à une ossature comportant de nombreuses liaisons identiques.

Ces mesures ne constituent toutefois pas une réponse universelle. Elles ne suffisent pas à déterminer la capacité d’un assemblage sans connaître le bois, les charges et les vis ou pointes employés. Une équerre de cette taille peut convenir à une liaison donnée et se révéler inadaptée à une poutre plus sollicitée, à une fixation proche d’une rive ou à une zone soumise à des efforts de soulèvement.

Les perforations ne sont pas de simples trous pratiques. Elles organisent la diffusion des efforts dans le bois. Une équerre travaille comme un joint entre deux pièces : si une seule aile est largement fixée et que l’autre ne l’est que par une vis, la liaison se comporte moins comme un angle solidaire que comme une charnière. Répartir les fixations prévues sur les deux ailes, sans rapprocher les vis des rives du bois, évite de concentrer les contraintes et de fragiliser le support.

Acier galvanisé, inox et perforations : lire une fiche produit avec méthode

Le matériau doit correspondre au niveau d’exposition. L’acier galvanisé est couramment choisi pour les structures bois, car son revêtement améliore la résistance à la corrosion dans des conditions d’usage adaptées. La désignation S250 GD Z275 identifie un acier galvanisé utilisé pour ce type de pièce. Elle apporte une information utile sur le produit, mais ne dispense pas de vérifier les préconisations précises du fabricant pour l’environnement concerné.

Une fiche produit mérite aussi une lecture attentive des dimensions, du nombre de perforations et du conditionnement. Deux équerres de longueur proche peuvent présenter des surfaces d’appui ou des possibilités de fixation différentes. La présence d’un renfort, la forme des ailes et la compatibilité avec les vis ou pointes recommandées influencent directement l’usage possible.

Quand privilégier l’inox ?

L’inox est à considérer lorsque l’ambiance est durablement humide ou agressive, ou lorsque le risque de corrosion est plus élevé. Son coût est généralement supérieur, mais l’économie réalisée sur une pièce inadaptée peut être illusoire si l’assemblage devient difficile à inspecter après la pose. Le choix du matériau doit donc tenir compte de la durée d’exposition et de l’accessibilité future de la fixation.

Il est également judicieux de veiller à la cohérence entre l’équerre et les éléments de fixation. Vis, pointes ou boulons doivent convenir au même environnement. Associer une équerre adaptée à l’humidité avec une fixation qui se dégrade plus rapidement réduit l’intérêt du traitement choisi pour la pièce métallique.

Les fixations font partie du système

Une équerre ne fournit sa résistance attendue qu’avec les fixations prévues pour elle. Le diamètre, la longueur, le type de tête et le nombre de vis ou de pointes doivent être compatibles avec les perforations et la section du bois. Évitez de remplacer au hasard une fixation par une autre simplement parce qu’elle entre dans le trou.

Pour un assemblage porteur, une toiture ou une reprise de charge importante, les indications du fabricant et l’avis d’un professionnel qualifié restent essentiels. Le modèle de fixation, sa disposition sur chaque aile et la qualité du bois participent tous au comportement final de l’assemblage.

Installer une équerre de charpente bois sans créer de point faible

La pose doit se faire sur un bois sain, correctement positionné et maintenu avant le vissage ou le clouage. L’équerre est un renfort d’assemblage ; elle ne corrige pas une pièce vrillée, un défaut d’alignement ou une coupe imprécise. Prenez le temps de vérifier l’équerrage avant de fixer définitivement, car une pièce mal positionnée peut transmettre les efforts de manière irrégulière.

1. Présentez les deux pièces dans leur position finale et contrôlez l’angle ainsi que les appuis.
2. Placez l’équerre à plat, avec chaque aile entièrement en contact avec le bois.
3. Installez d’abord quelques fixations pour immobiliser l’ensemble, puis complétez les perforations nécessaires selon les préconisations du modèle.
4. Contrôlez que les fixations ne se rencontrent pas dans le bois et qu’aucune ne débouche à un endroit gênant.
5. Inspectez l’assemblage : équerre non déformée, absence de jeu et protection anticorrosion intacte.

Cette méthode permet de repérer rapidement une aile mal appliquée, une vis trop longue ou un conflit entre deux fixations. En cas de pose sur une structure déjà en place, vérifiez aussi que le support n’est pas fendu ou dégradé autour de la zone de perçage.

Comparer le prix et acheter avec les bonnes vérifications

Comparer uniquement le prix à l’unité conduit souvent à choisir une équerre trop légère ou inadaptée. Comparez plutôt le type d’acier, l’épaisseur, les dimensions des ailes, la présence éventuelle d’un renfort, le nombre et le diamètre des perforations, ainsi que le conditionnement. Le rapport qualité-prix dépend de l’ensemble de ces critères, pas du seul tarif affiché.

• Mesurez les sections de bois et repérez les zones réellement disponibles pour la fixation.
• Définissez l’usage : simple maintien, rigidification ou assemblage structurel sollicité.
• Choisissez un traitement adapté à l’exposition : intérieur sec, extérieur abrité ou ambiance humide.
• Vérifiez les fixations recommandées et intégrez leur coût au budget.
• Pour un chantier conséquent, privilégiez un fournisseur capable de conseiller et, si nécessaire, d’organiser une livraison sur chantier.

Un sac de 25 équerres peut être pertinent pour un projet répétitif, mais il ne doit pas conduire à utiliser le même modèle partout par commodité. Chaque liaison doit rester compatible avec les dimensions du bois, les efforts attendus et les conditions d’exposition. Le conditionnement facilite l’achat, mais ne remplace pas la vérification technique.

Les gammes de fabricants reconnus, comme SIMPSON Strong-Tie, permettent de trouver des références documentées et cohérentes avec des usages professionnels. Le meilleur choix reste une équerre correctement dimensionnée, posée avec les bonnes fixations et adaptée à la durée de vie attendue de la construction.
