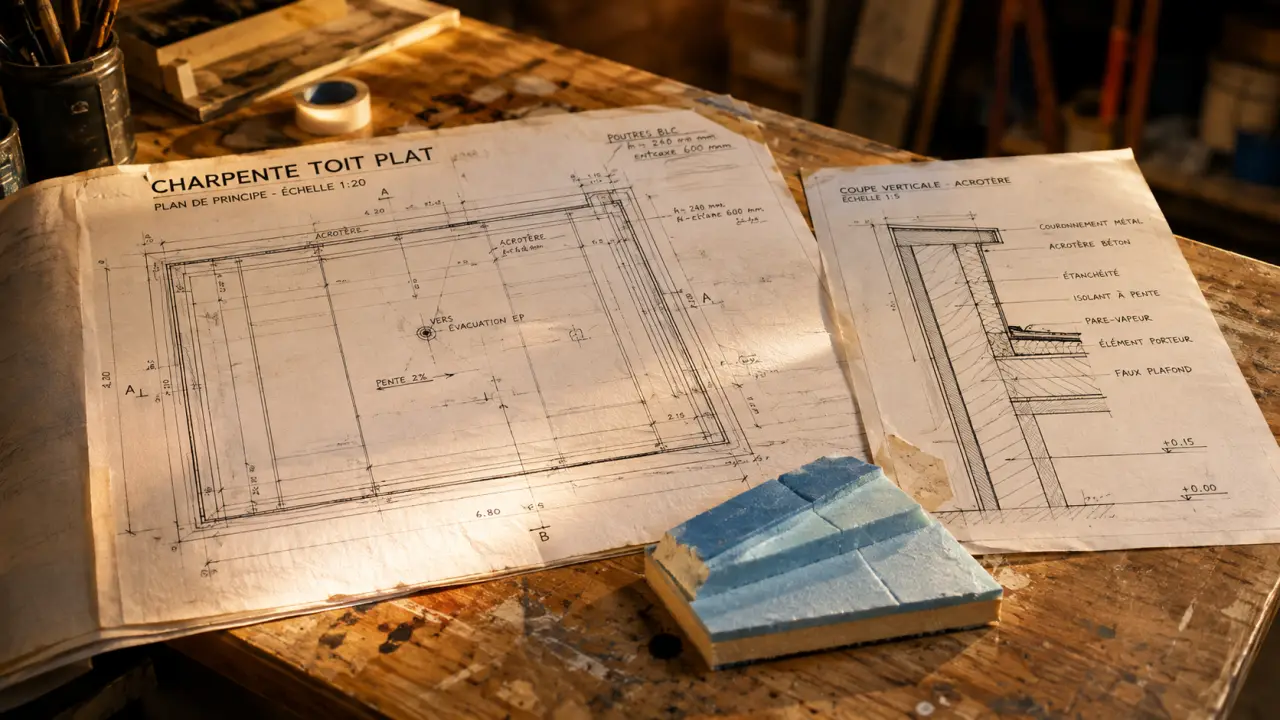

Schéma de charpente pour toit plat : les pentes qui dirigent l’eau vers les évacuations
Un schéma de charpente pour toit plat permet de vérifier l’organisation des porteurs, l’emplacement de l’isolant, la formation de la pente et le cheminement de l’eau vers les évacuations. Malgré son nom, un toit plat n’est jamais parfaitement horizontal. Sa fiabilité dépend de l’ossature, de la continuité de l’étanchéité et de la précision des raccords.
Lire un schéma de charpente pour toit plat sans confondre les couches
La première erreur consiste à regarder la toiture comme une simple surface de couverture. Un schéma utile sépare la structure porteuse, le complexe d’isolation, l’étanchéité et l’évacuation des eaux pluviales. Chaque couche a une fonction précise, et leur ordre ne se choisit pas au hasard.
Quiz : Charpente de toit plat
| Élément du schéma | Rôle dans la toiture | Point à vérifier |
|---|---|---|
| Poutres, solives ou poutrelles | Reprendre les charges et les transmettre aux murs porteurs | Leur portée, leur entraxe et leurs appuis |
| Support de toiture | Créer une surface continue au-dessus de l’ossature | Sa compatibilité avec la membrane d’étanchéité |
| Pare-vapeur | Limiter les transferts de vapeur d’eau vers les zones froides | La continuité aux raccords et en périphérie |
| Isolation | Réduire les déperditions thermiques | La limitation des ponts thermiques |
| Étanchéité et évacuations | Conduire et évacuer l’eau de pluie | La pente, les relevés et les naissances |
La coupe est plus instructive que le plan seul
Un plan vu de dessus indique l’implantation des murs, des poutres et des évacuations. Il ne montre pas toujours les épaisseurs ni la pente. La coupe verticale complète donc le dessin : elle révèle le niveau des acrotères, la position du plafond sous la structure, l’épaisseur d’isolant et le point bas où l’eau est collectée. Pour analyser un projet, demandez au minimum un plan de charpente et une coupe dans le sens de la pente.
Choisir une structure adaptée à la portée et à l’usage
Le choix de la charpente dépend de la géométrie du bâtiment, de la distance entre les appuis, des charges prévues et de l’usage de la toiture. Une toiture inaccessible, une terrasse fréquentée et une toiture végétalisée ne sollicitent pas l’ossature de la même façon. Le schéma ne remplace donc pas le dimensionnement : il en présente l’organisation.
Charpente bois : solives apparentes ou structure intégrée
La charpente bois est fréquente pour une extension, une maison à ossature bois ou une rénovation légère. Des solives reposent sur des murs porteurs ou sur une poutre principale, puis reçoivent un support continu. Le sens des solives est généralement choisi pour franchir la distance la plus courte. La présence d’une grande baie, d’une trémie ou d’un décroché peut toutefois imposer une reprise de charges particulière.
Dans un schéma de charpente en bois, repérez les rives, les sabots ou appuis, les chevêtres autour des ouvertures et les zones de liaison avec le mur existant. Ces points concentrent les contraintes. Une section de bois ne se déduit pas visuellement : elle doit tenir compte des charges permanentes, de la neige, du vent, des équipements et de la flèche admissible.
Acier et béton : des logiques de portance différentes
Une ossature métallique peut libérer de grands volumes avec des poutres visuellement plus fines, tandis qu’une dalle en béton offre une base massive et continue. Dans les deux cas, le principe de toiture reste le même : un support, une pente maîtrisée, une isolation et une étanchéité. Les jonctions entre matériaux demandent une attention particulière pour traiter les dilatations, les fixations et les ponts thermiques.
Organiser la pente et l’évacuation dès le dessin
La pente transforme une toiture plate en toiture fiable. Elle peut être obtenue par l’inclinaison de la charpente, par une forme de pente rapportée ou par un isolant disposé en pente. Le choix doit apparaître clairement sur la coupe, avec le sens d’écoulement et la position des points bas.
Une pente continue jusqu’à la naissance d’évacuation
L’eau doit rejoindre une évacuation sans rencontrer de contre-pente, de seuil mal placé ou de zone affaissée. Sur le schéma, les flèches de pente sont aussi importantes que les traits de structure. Elles permettent de vérifier que chaque pan conduit l’eau vers une naissance, une boîte à eau ou une évacuation intérieure prévue. Les relevés d’étanchéité contre les acrotères doivent aussi apparaître, car ils protègent les raccords verticaux.
Imaginez la toiture comme un ensemble de panneaux légèrement inclinés, chacun dirigeant l’eau vers une sortie précise. Cette lecture aide à repérer un oubli courant : une évacuation placée au bon endroit sur le plan, mais isolée par une ligne de faîtage, une poutre rehaussée ou une pente inversée. Avant de valider le dessin, suivez mentalement le trajet d’une goutte depuis chaque angle de la toiture.
Prévoir l’isolation, la vapeur d’eau et les ponts thermiques
La charpente ne doit pas être pensée séparément de l’enveloppe thermique. Dans une toiture plate isolée par l’extérieur, l’isolant se situe au-dessus du support structurel, sous l’étanchéité. Cette disposition protège généralement davantage la structure des variations de température et facilite une enveloppe isolante continue. D’autres compositions existent, mais elles demandent une étude attentive du comportement hygrothermique.
La continuité vaut mieux qu’une forte épaisseur mal raccordée
Un schéma détaillé doit montrer le raccord entre toiture et mur : isolant de façade, isolant de toiture, acrotère, pare-vapeur et étanchéité. C’est à ces jonctions que les déperditions, les condensations et les infiltrations trouvent le plus facilement un passage. La continuité des membranes est essentielle autour d’une sortie de ventilation, d’un conduit, d’un lanterneau ou d’une évacuation.
Évitez de multiplier les percements tardifs. Ajouter après coup une fixation de garde-corps, un passage de câble ou un équipement technique peut compromettre la membrane si le détail n’a pas été anticipé. Le plan de charpente doit donc inclure les réservations, les trémies et les supports nécessaires aux équipements futurs.
Les vérifications à faire avant de valider le schéma
Un bon dessin rend le chantier plus lisible, mais il ne dispense pas d’une vérification technique par un professionnel compétent. Avant de lancer les travaux, contrôlez notamment les points suivants :
- les murs ou poutres qui reprennent réellement les charges de la charpente ;
- le sens de portée des solives, poutres ou éléments porteurs ;
- la méthode retenue pour former la pente et son sens d’écoulement ;
- le nombre, la position et l’accessibilité des évacuations d’eau ;
- les relevés d’étanchéité autour des acrotères, ouvertures et pénétrations ;
- la continuité de l’isolation et du pare-vapeur aux jonctions ;
- les charges liées à une terrasse, des dalles sur plots, des végétaux ou des équipements.
Enfin, conservez une version cotée du schéma avec les niveaux finis. Elle évite les incohérences entre la hauteur des seuils, l’épaisseur du complexe de toiture et les acrotères. Une charpente de toit plat réussie se reconnaît à une eau guidée, une isolation continue et des détails cohérents une fois le chantier terminé.
