Les dimensions des bois pour
ferme traditionnelle.

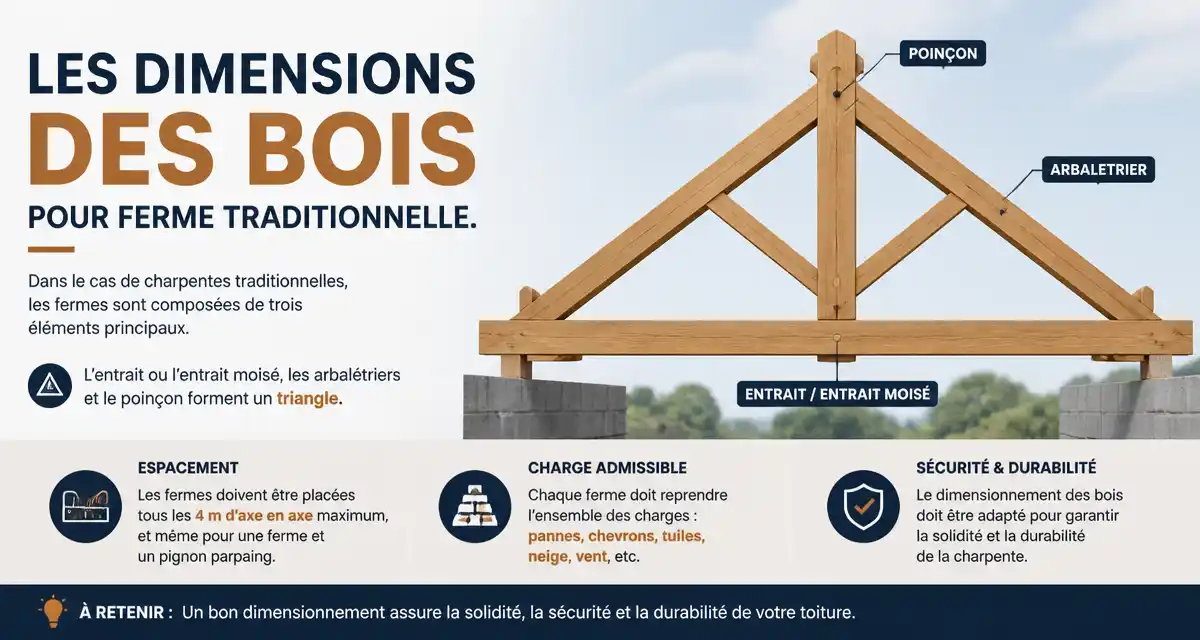

dans le cas de charpentes traditionnelles, les fermes sont composées de trois éléments principaux.
L’entrait ou l’entrait moisé, les arbalétriers et le poinçon forment un triangle.
Les dimensions de ferme à ferme, doit être placer tous les 4 m d’axe en axe maximum et même pour une ferme et un pignon parpaing.
Il y a aussi la charge admissible qu’elle va recevoir ( les pannes, les chevrons, les tuiles, la neige, etc.

Alors, ne soyez pas surpris par les sections des pièces de bois, elles ne sont pas le fruit du hasard et elles ont tous un rôle à jouer et doivent êtres forte pour supporté la charge.

Le poinçon.
Pièce verticale de section 200 X 200 ou 250 X 250 si beaucoup de neige.
Elle supporte la panne faitière et l’assemblage en tête des arbalétriers et maintenue en pied par l’entrait ou l’entrait moisée .

L’arbalétrier.
Principale pièce d’une ferme posée en oblique de section 100 X 220 ou 120 X 240 si beaucoup de neige.
Elle supporte les pannes intermédiaires et assemblée d’un bout en pied, dans l’entrait ou l’entrait moisée et de l’autre en tête, dans le poinçon.
Pour éviter la flexion de l’arbalétrier on positionne une ou deux contrefiche selon sa longueur.

L’entrait.
Pièce de bois horizontale qui sert à maintenir le poinçon et les arbalétriers en pied et qui est posée sur deux appuis.
Cette pièce de bois volumineuse que les anciens utilisais est plus consacrer de nos jours à des monuments historiques.

Entrait moisé.
Pièce de bois horizontale, plus moderne de nos jours composé de deux pièce de bois qui prennent en sandwich les arbalétriers et maintien le poinçon en pied.

Les dimensions d’un entrait en bois standard.
entrait de 5 m —- 80 x 200 ou 100 x 220 si beaucoup de neige.
entrait de 6 m —- 100 x 220 ou 120 x 240 si beaucoup de neige.
entrait de 8 m —- 120 x 240.

Au delà de ses mesures, passer sur de lamellé collé.

Contrefiche.
Pièce de bois oblique de section 100 X 120 ou 120 X 140 selon l’arbalétrier choisi.
Elle renforce et l’assemblage se trouve sous l’arbalétrier et au plus bas du poinçon.
